Верижни елеватори "Gruber"

Модели KE 20, 30 ,40

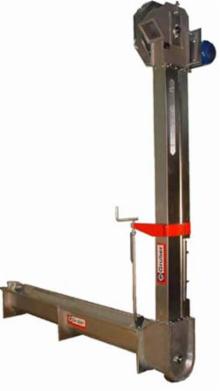

За вертикален и хоризонтален транспорт на насипни материали - верижни елеватори "GRUBER".
Капацитет 15 - 40 тона/час.

Серийно оборудване:
 • основният елемент се състои от елеваторен крак със
   зареждащо крило;
• контролна шахта с капак;
• транспортна верига с дължина 8 метра;
• елеваторна глава с изход;
• комплектно монтиран мотор;
• обща височина 4 метра.

Модулен принцип - дооборудване по всяко време възможно
Дължина на шахтите от 0,125 м до 3 м.
Адаптивен към всякакви помещения.
Напълно поцинкована изработка без заварки.

За транспортиране на всички видове зърнени култури:

 • житно зърно (пшеница, ечемик, овес и др.),
• царевично зърно,
• влажна царевица,
• соя, грах, боб и др. легуминозни,
• фуражи и всички смлени и натрошени суровини
.

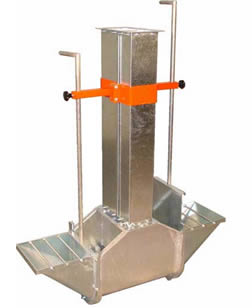

Основата (опората, кракът) на елеватора двустранно с преграждащ (затварящ шибър) и входна фуния. Основата на елеватора е от материал 3 мм., горещо поцинкован

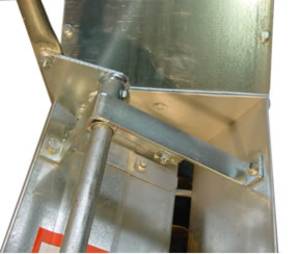

Основа на елеватора, посредством затварящ шибър – 100% затваряне, с което е възможен съвсем празен ход на елеватора, дори и при пълен зърнорезервоар (кош)




Gruber-Елеватори КЕ 20 могат да бъдат устроени и с механизъв за обръщане на посоката
(напр. пренасяне/транспорт по протежение на покрива или тавана


Ъгълът по избор е 45°, 50° или 60°





























Елеваторна глава (предна част) със задвижване с клиновидно-ремъчна предавка и
устройство за опъване на веригата.
Диаметър на вала и лагера 30 мм.


Комби-елеваторна основа с едностранен или двустранен вход 150 Ø oder 200 Ø






















стабилни зареждащи лопатки;
стабилно съединяване на шнека и
страничен шнек с регулиране на подаването на входа

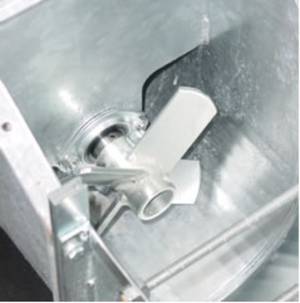

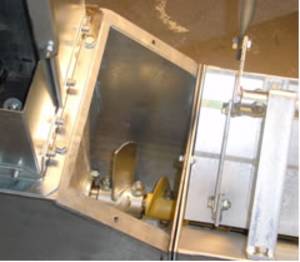

Елеватрната основа с пропелерно крило
Диаметър на вала и лагера 30 мм., опазване целостта на зърното при поемането му

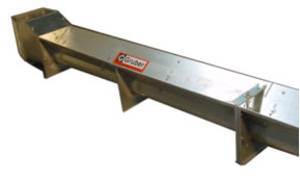

Страничен шнек за пренасяне на зърно от зърнорезервоара към верижния елеватор
Възможно е доставяне на шнек с дължина до 10 м,
в специални случаи възможно и до 15 м.
Възможна производителнос на преноса 10 - 25 тона
При дължини от 6 и повече метра препоръчваме специално допълнително задвижване.


в ляво:

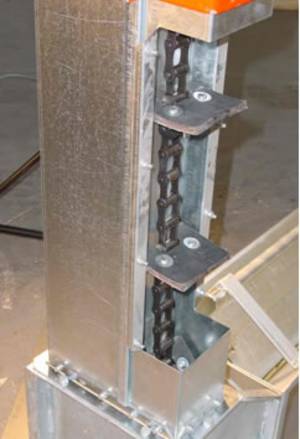

Фалцова елеваторна шахта със стандартна стоманено-ролкова елеваторна верига и щанцовани гумени поемници (гребла).
Висококачествена стоманена верига, извънредно устойчива на натоварвания.
Каучуковите поемници са изработени от висококачествен тъканен материал.



































При дължина на страничния шнек над 3 м. се монтират междинни лагери (смазващи се лагери).

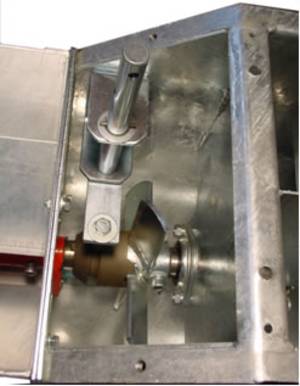

в дясно: Чрез закален съединител, страничният шнек може да бъде включван и изключван




























в дясно:

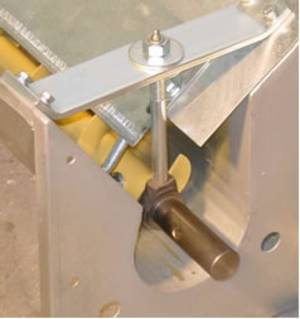

Регулировка на подаването на входа с изместване на шпиндела, затваря напълно притока на зърно, с което е възможен напълно празен ход на елеватора, дори при пълен зърнорезервоар.
